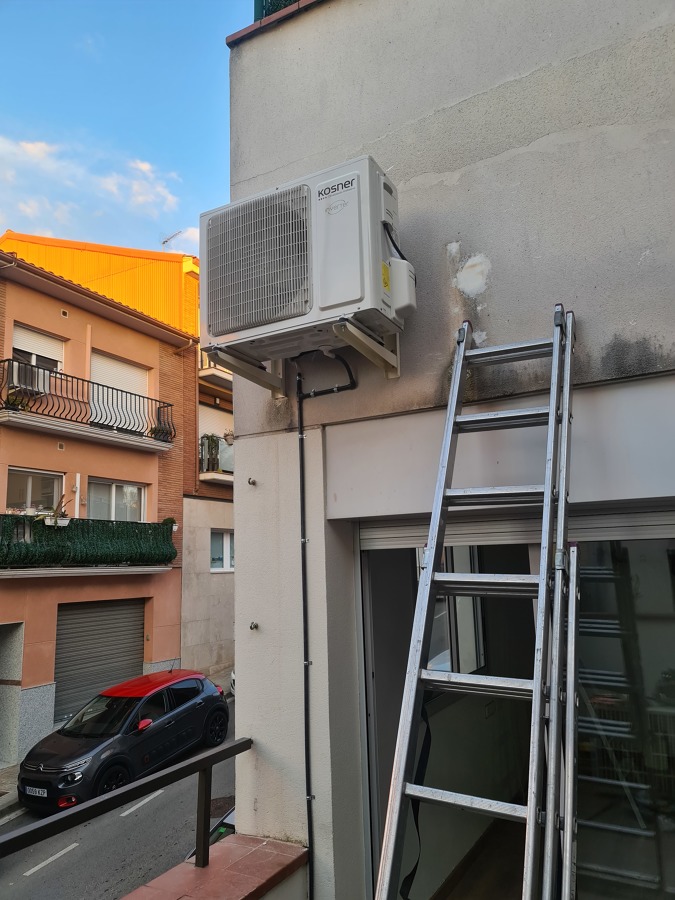

La unidad exterior del equipo nuevo se coloca en la misma ubicación que estaba el equipo antiguo. El agujero de salida es diferente, sale detrás de la unidad exterior, y de esta manera se ha tenido que tapar el agujero por donde antes salían las tuberías. Se han utilizado dos escaleras para poder colocar la unidad exterior del aire acondicionado kosner ksti18F/50 plus, en sus soportes!
El desagüe que venía de la bomba de condensados de la unidad interior, se ha juntado con una pieza de derivación tipo "T" al desagüe de la unidad exterior! se ha bajado el tubo hacia abajo, hasta encima del zócalo, dando la vuelta a la terraza, hasta poder dejar el tubo directamente al desagüe de la terraza.
Profesional de Aire Acondicionado en Castelldefels
Detalles del proyecto:
Sustitución de aire acondicionado SPLIT SUELO por un SPLIT PARED con bomba de desagüe
Fotografía 4 de 5
Instalación de aire acondicionado de 3.995 frigorías en una localidad de la provincia de barcelona. El cliente ya tenía colocado un equipo de aire acondicionado split de suelo, pero por la ubicación, como estaba ubicado en un lateral de la casa y casi detrás del sofá, no le llegaba el aire a todos los rincones de la estancia! El usuario decide que ha llegado el momento de la sustitución del equipo de aire acondicionado, y se decide por un nuevo aire acondicionado, de 3995 frigorías de la marca kosner, serie plus con clase energética A++/A+. Consumo: 1,43kW (en modo refrigeración); 1,40kW (modo calefacción). El conjunto está formado por unidad interior ksti-18F/M/50 INT R-32 y unidad exterior ksti-18F/50 EXT R-32. Dejamos algunos datos interesantes del equipo: medidas U.I. Ancho x fondo x alto 970 x 224 x 300; medidas U.E. Ancho x fondo x alto 842 x 320 x 596. Diám. Tuberías líquido/gas: 6,35 / 9,52 (1/4 y 3/8). Refrigerante R-32 - HFC - 0,77 = 0,520 TCO2 eq.. Pese a una ventana que estaba en medio del trayecto de instalación, hemos conseguido encontrar la manera perfecta de llevar la instalación, y con la ayuda de una bomba de condensados de aire acondicionado, la instalación (canaleta con sus tuberías por dentro) se ha podido pasar por arriba, por la esquina de la pared/techo.
- Año de finalización:
- 2021
